概 述：

       隨著國家對廢氣污染物排放控制的加強，燃煤發電廠煙氣排放流量是煙氣在線監測系統中非常重要的技術指標，根據相關環保法律法規規定，必須準確測量煙氣排放流量�！�

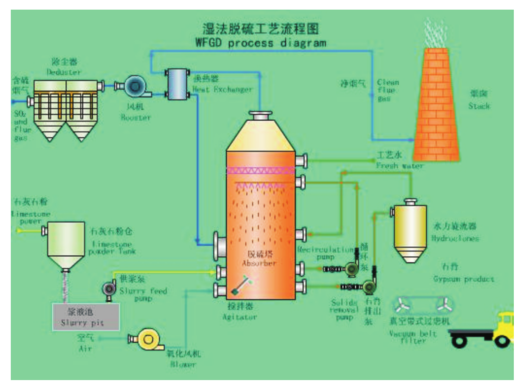

       燃煤電廠鍋爐燃燒后排放的原煙氣含有大量灰塵，由于國內煙氣脫硫裝置90%以上是采用石灰石-石膏法濕法脫硫。而處理過的凈煙氣溫度低、濕度大，腐蝕性強。同時煙氣管道管徑大，直管段短，管道內還布置擋板和切換門等。從而造成了傳統煙氣流量測量裝置不能滿足測量要求。

裝置特點：

（1）針對煙氣管道管徑大、直管段短、管道內流場紊亂等問題，采用等截面多點布置，測量精度高，測量線性和重復性好。

（2）針對原煙氣含塵量高易堵塞問題，裝有自動清灰裝置，可利用管道內流體的不規則運動進行自動清灰，絕不需要外加壓縮空氣進行吹掃。防堵性能優越，真正的免維護運行。

（3）針對凈煙氣濕度大、腐蝕性強等問題，有各種防腐措施和防腐材質可供選擇。

（4）插入式布置，節能效果好。

應用案例：

       安裝位置煙道尺寸7800×5600mm，直管段4000 mm，管道斷面流場不均勻，采用單點測量風道內的風量是不科學的。在風道內布置多個測點測量其平均風速是解決問題的有效方法。因此決定采用等截面陣列布置2支探頭共24對傳感器測點，測得同截面的平均速度。　

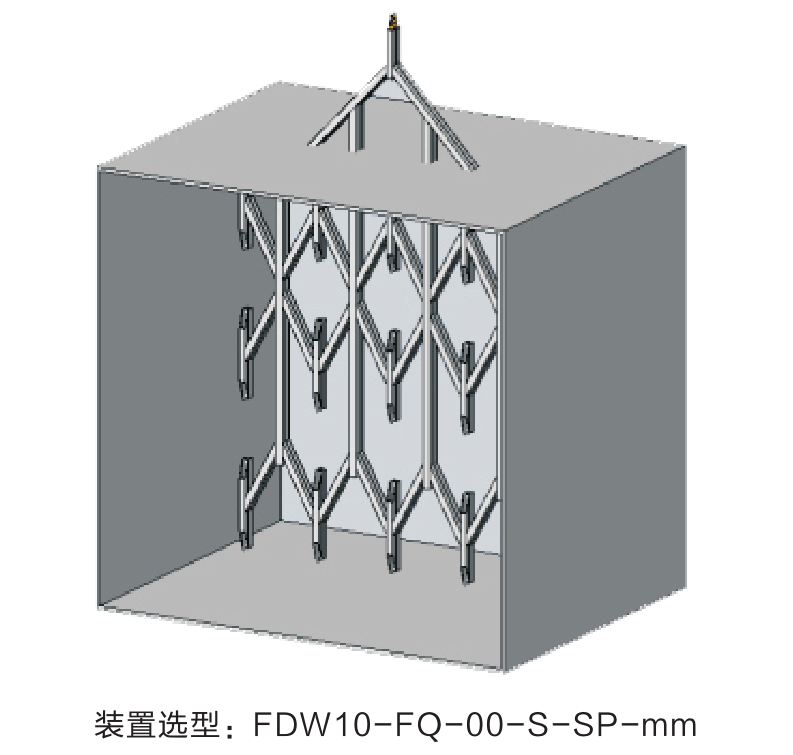

　　測量探頭等截面布置方式示意圖見附圖1。將2個風量測量探頭的正壓側與正壓側相互連接、負壓側與負壓側相互連接，引出一組正、負壓信號至差壓變送器。由于測量裝置在風道截面上嚴格采用標準的

網格多點式布置、且本身具備的自清灰和防堵塞功能，幾乎沒有壓損，裝置性能可靠，可保證風量顯示穩定準確。

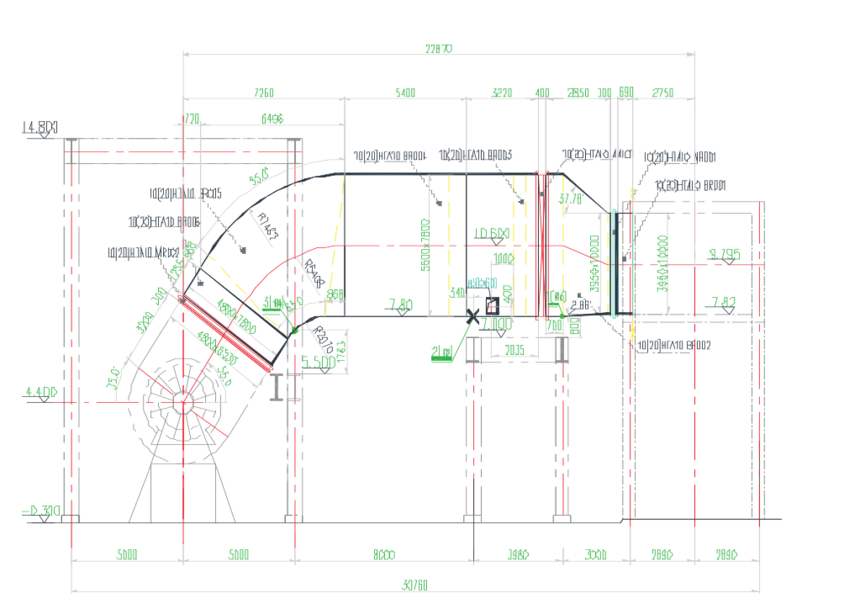

管道布置圖：

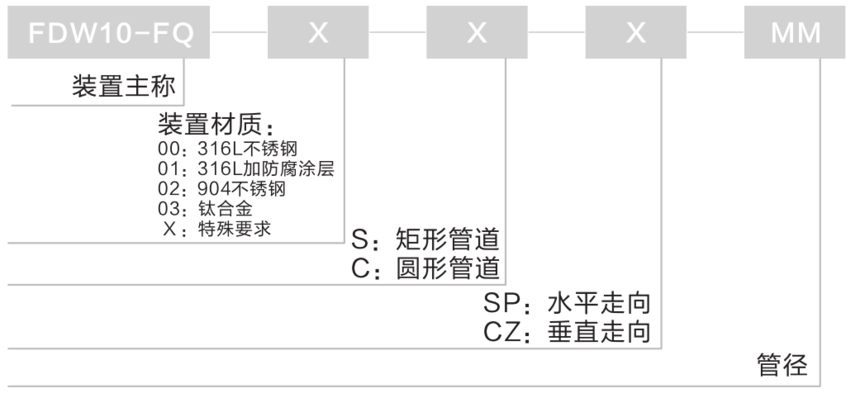

型號描述：
